矢量射頻信號發生器SGS100A

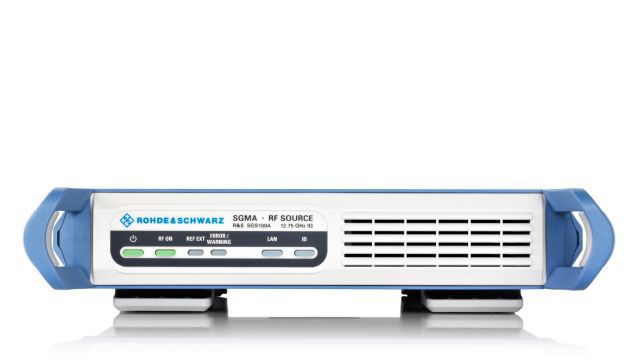

羅德與施瓦茨SGS100A射頻發生器
SGS100A 是羅德與施瓦茨的 12.75 GHz 射頻發生器。射頻發生器是工程師在測試電子設備時用來生成正弦輸出的工具。輸出將自動使其頻率在頻率之間變化或掃頻。“掃描”是頻率變化的一個完整周期。工程師使用射頻信號發生器作為測試設備，主要用于測量濾波器、放大器和電子元件的響應。附加的功能：
頻率范圍為 80 MHz 至 12.75 GHz (I/Q) 和 1 MHz 至 12.75 GHz (CW) 的 I/Q 調制或純 CW 源
通過 PCIe 接口實現極快的建立時間
典型值的水平。> +20 dBm（帶電子衰減器）
可選的無磨損電子衰減器


用于遠程控制多臺儀器的外部軟件 (SGMA GUI)
可現場升級
電平范圍：-120 dBm 至 +15 dBm
設置時間：<500 μs
由于 typ 的頻率和電平設置時間短，因此可實現高吞吐量。280 μs（通過 PCIe 接口）
以緊湊的形式提供射頻性能
典型值的輸出電平。+22 dBm 用于補償設置中的損耗
用于 CW 和 I/Q 模式的閉合 ALC 環路，可實現水平的可重復性
高達 12.75 GHz 的高輸出頻率，適用性廣
高可靠性的無磨損電子衰減器


具有成本效益，初始成本低，擁有成本低
羅德與施瓦茨 SGS100A 是一種射頻源，旨在滿足自動化測試系統的要求。它可用作 CW 源或帶有集成 I/Q 調制器的矢量信號發生器。矢量信號生成版本的頻率范圍高達 12.75 GHz，涵蓋了基本的數字信號。CW 版本可用作靈活的本地振蕩器以及針對移動無線電標準的干擾測試。

SGS100A矢量信號發生器

      R&S SGS100A是為滿足自動化測試系統需求而設計的射頻源，該儀器可以作為一個連續波源或具有完整I/Q調制功能的矢量信號發生器使用。作為矢量信號發生器使用時，輸出頻率可達12.75GHz，可覆蓋基本的數字信號。可以用來當作能靈活配置的本振，也可以根據移動通信標準來做干擾測試。
